Getting started with Altera Max Plus II
Software yang digunakan adalah Altera Max Plus versi 10.2:
Berikut ini langkah-langkah untuk membuat project di Altera Max Plus versi 10.2:
1. Membuka Aplikasi Software
2. Klik File>New>choose "Grafic Editor File">OK
1. Membuka Aplikasi Software
2. Klik File>New>choose "Grafic Editor File">OK
3.Klik Symbol> Insert NewSymbol> c:\maxplus2\max2lib\prim\*> OK > "Silahkan Design project kamu" Contoh rangkaian yang akan dibuat membutuhkan 1 buah Gerbang AND2, 2 buah Input dan 1 buah output. Pilih komponenmu > klik OK untuk menampilkannya di lembar kerja
4. Berikut ini contoh Rangkaian menggunakan Gerbang AND dengan 2 Inputan, beri Line Connection masing-masing komponen menggunakan Draw a Diagonal Line tools

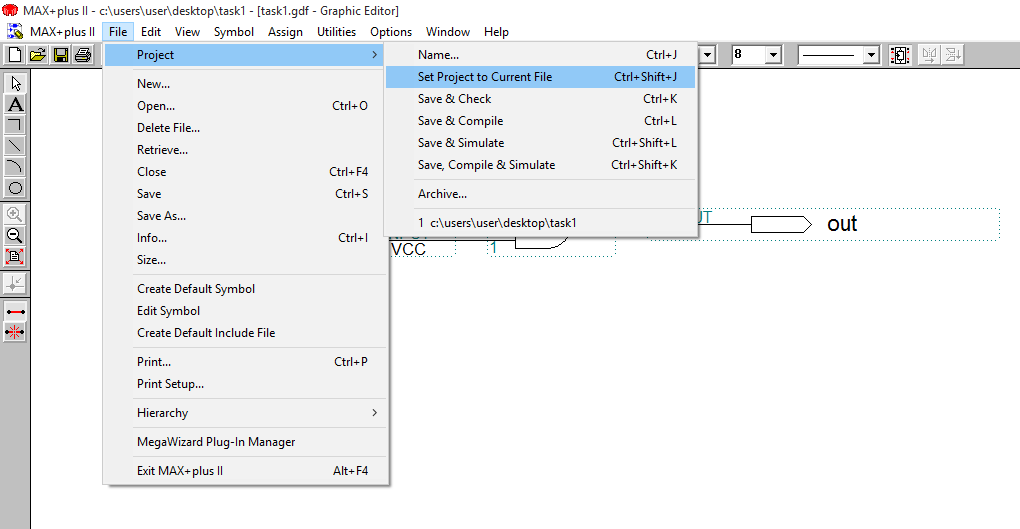

5. Pilih File>Project>Set Project to Curent File
6. Klik MAX plus>Wave from editor
7. Klik File>End time> fill the end time with "400"
8. Klik File>Project>Save,Compile & Simulate
9. Setelah mucul beberapa kotak dialog seperti berikut:
10. Klik Node>Enter Node from SNF
11. Klik List>Klik => to tranfer all the Nodes and Group>OK
12. Double Klik Value>memasukkan Logika pada tiap-tiap inputan (in1 dan in 2 gerbang AND) pada Default Value> OK
13. Klik Start pada kotak dialog Simulator untuk melihat Output
